오토캐드 실무에 자주 쓰는 명령어 모음. Part 2

오토캐드 실무에 자주 쓰는 명령어 2번째.

1. 상세뷰(detail view) 오토캐드에서 작성시 치수 축척 설정 팁
2. 오토캐드 ZOOM 옵션 설정. (feat. zoom 빠르게 하기)
3. CATIA V5 -> DWG 어셈블리 블록 화 방법.
4. 오토캐드 블록 이미지 한번에 보기.



1. 상세뷰(detail view) 오토캐드에서 작성시 치수 축척 설정 팁

보통 상세뷰를 그리고자 할 때 1:1 비율 원도에서 카피 해서 scale 명령어로 2배를 키우게 된다.

이렇게 되면 단점이 원도(1:1)의 치수가 50mm인경우 상세뷰(2:1)에서 치수를 뽑을때 100mm로 나온다.

이 옵션을 모르면, ed를 눌러 치수마다 수정하는 사람 분명히 있다. 한두개야 하겠지만, 치수가 100개일때를 가정해보자.

​

해결법.

​

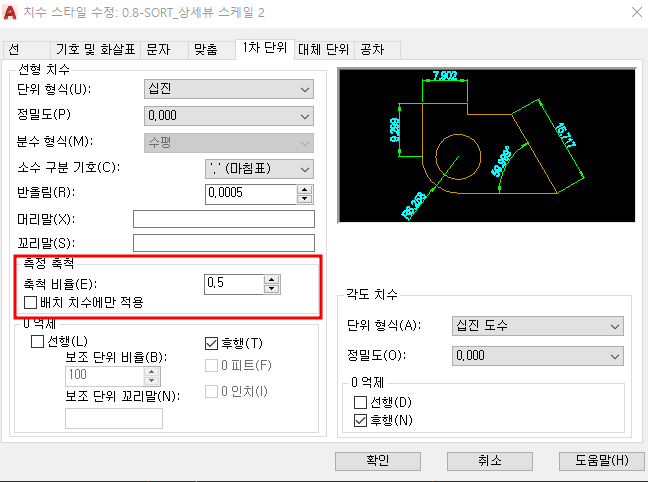

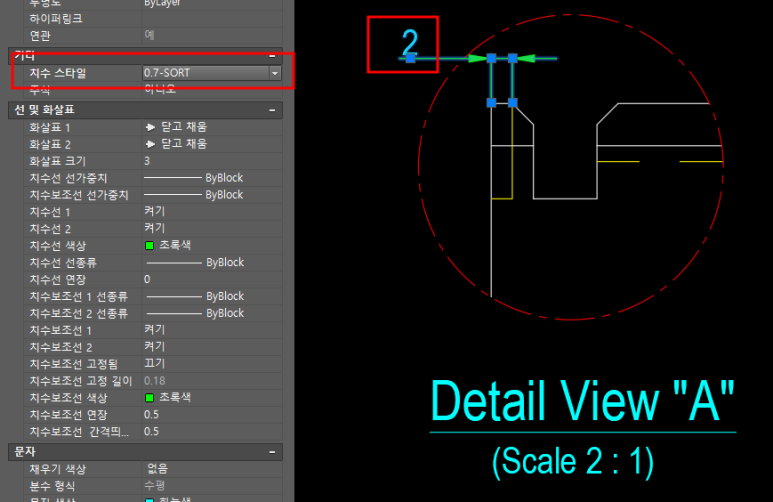

치수 스타일 -> 1차단위 옵션에 들어가보자.

측정 축척 항목에 옵션만 바꿔주면 상당히 편리하다.

​

원도 축적비율 : 1 설정.

상세뷰 (2:1) 일 경우 : 0.5 설정.

​

원리는 간단하다. 치수 값만 축척하는 비율이기 때문에 내가 실 치수 100을 작성했을때. 축척비율을 2로 했을경우는 치수표기는 200으로 되고, 실 치수 100을 작성했을때. 축척비율을 0.5로 했을경우 치수표기는 50이 되는 원리 이다.

​

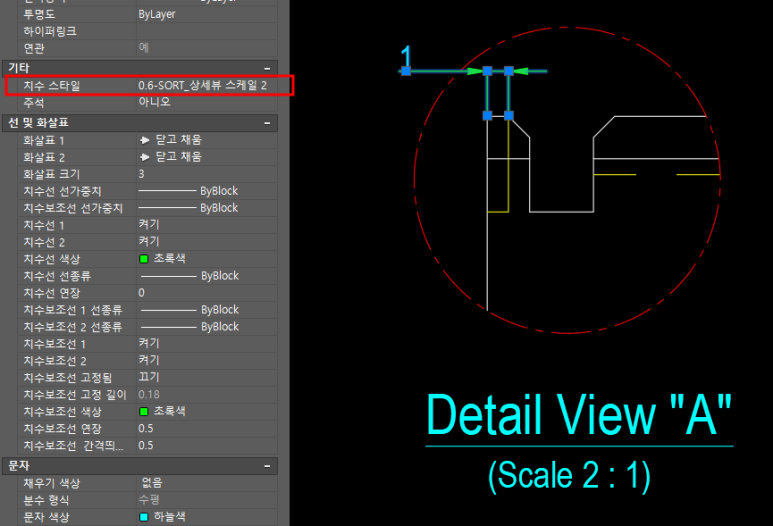

단, 주의 할점은 치수스타일 관리자에서 상세뷰 치수옵션만 따로 만들어 사용하길 바란다.

상세뷰 작성 후 반드시, 일반 옵션으로 되돌아가길 바란다.

이 옵션 설정 되 있는 상태에서 원도의 치수를 그리면,,, 안타까운일이 발생하겠지.

​

​

2. 오토캐드 ZOOM 옵션 설정. (feat. zoom 빠르게 하기)

명령어: zoomfactor
휠 마우스로 줌을 할때 빠르기를 조절 할 수 있다. 휠마우스를 한번 돌릴때 zoom이 되는 빠르기를 조절하는 옵션.

기본값: 60
빠르게 : 100
느리게 : 3​

명령어: vtenable
zoom 명령의 애니메이션 기본값을 아예 끄고 싶은 경우. 초장기 오토캐드 줌 처럼 바로 보여지는 기능



기본값: 3
빠르게: 0

명령어: vtduration
autocad에서 zoom 명령을 실행했을때 애니메이션 적용을 받아 느리게 되는 현상이 싫다면, 이 옵션을 사용한다.
참고: 이 옵션은 애니메이션을 삭제해주지는 않는다.



기본값: 750
빠르게: 0
느리게: 5000

반응형

3. CATIA V5 -> DWG 어셈블리 블록 화 방법.

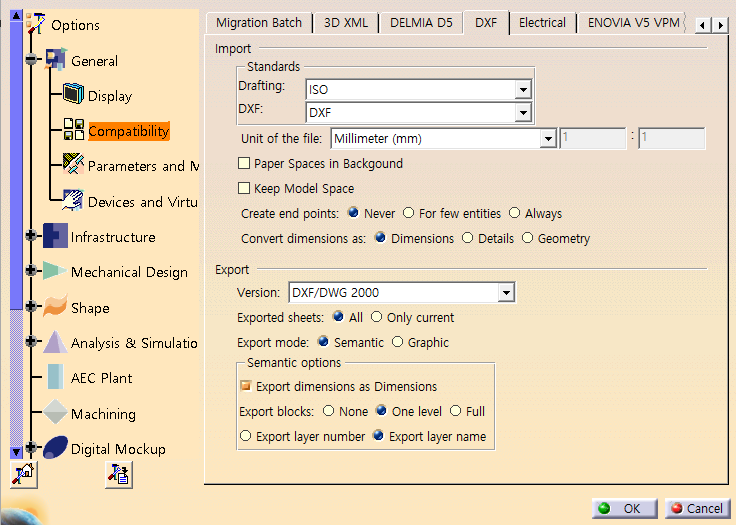

DXF 옵션 설정.​

​

위 세팅대로 설정 할 것.

​

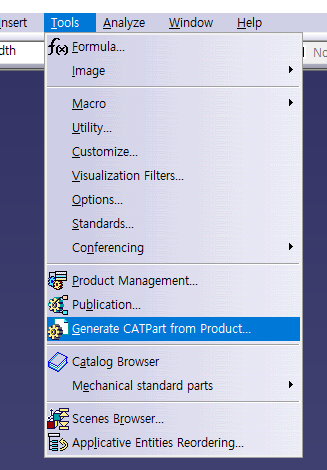

2. CATIA 어셈블리 파일을 ALL catparts 로 변환할 것.

​

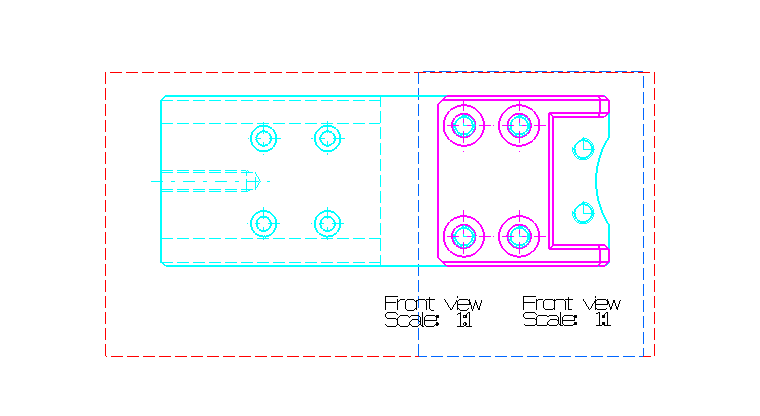

3. CATDRWING projection view 딸때 catpart 별로 뷰 딸것.

​

​

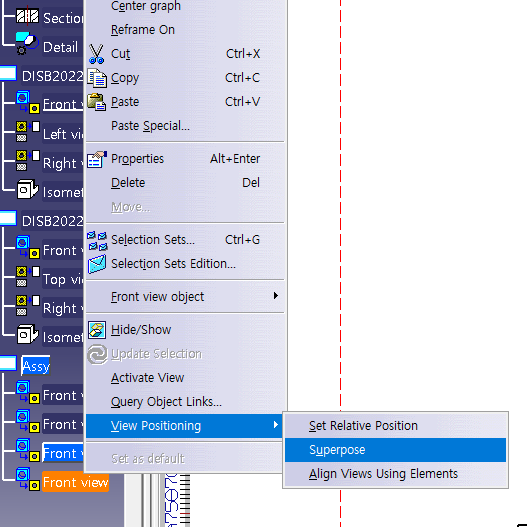

4. 드로잉에서 superpose로 아세이

주의할점 : 파트가 설계변경 또는 위치가 바뀔경우. 매번 Superpose를 해줘야 한다.

자동으로 위치도 업데이트가 가능한 방법이 있으면 좋겠다. 찾아봐야겠지만...

​

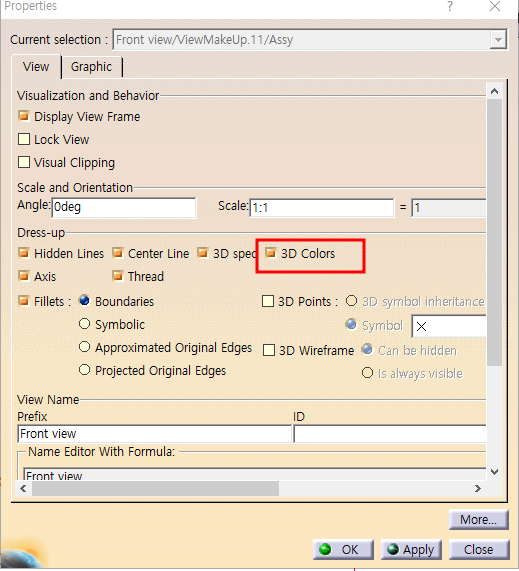

5. 파트별 색상 지정 후 catdrawing에서 3d colors 체크

​

​

위와 같이 하면 카티아에서 캐드로 보낼때 dimension 안깨지고, part 별 블록화 되고 색상도 지정할수 있음.

​

AutoCAD 환경과 동일하게 카티아에서도 2D화가 가능함을 발견했다.

4. 오토캐드 블록 이미지 한번에 보기.

오토캐드 순기능으로 2019 버전도 가능함.

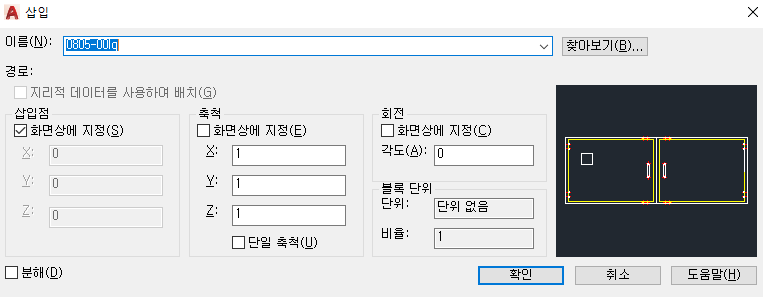

블록 삽입시 insert 명령만 치면 블록 이름과 옆에 미리보기만 되어 있어 한눈에 보기 어렵다.

위와 같이 개별 적으로 나옴.

​

오토캐드 블록 이미지 한번에 보기 팁!

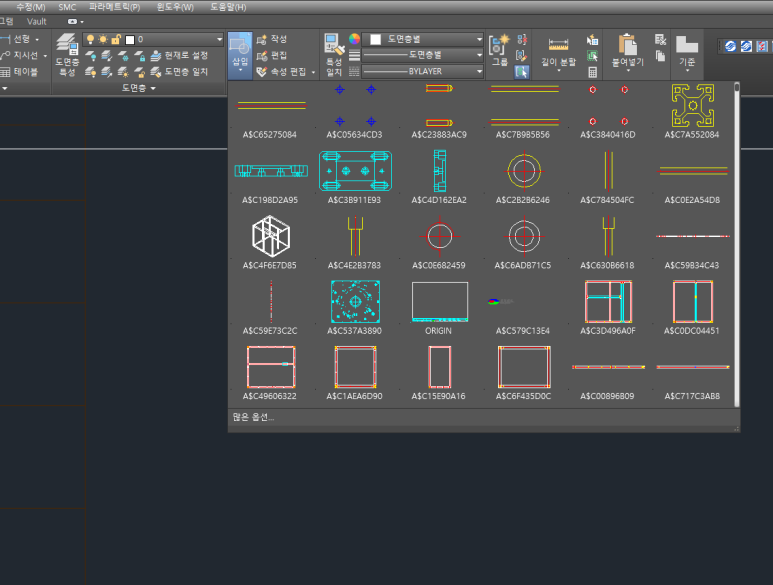

홈 -> 삽입 탭 클릭.

​

블록 이미지를 한눈에 볼 수 있어 편함.

​



오토캐드 고급 사용자가 자주 쓰는 명령어

appload (리습 로드 명령어)

tcount (글자 별 개수 세기) - 리습파일 필요. 웨일 스크랩북에 있음

blockcount (블록 개수 세기) - 리습파일 필요.웨일 스크랩북에 있음

tableexport (테이블 엑셀 내보내기 :)

wipeout (뒷면 안보이는거)

BLOCKSPALETTE (블록 미리보기 기능)

TOOLPALETTES (구버전 캐드는 TOOLPALETTES (도구팔레트)에

기존 블록 복사 -> 붙여넣기로 사용가능.

torient (문자를 선 기울기에 맞춤)

len(length) 선길이 방향 증분

vports 여러화면 분할

wipeout 맨앞으로

alien 추척 및 위치 block두께

divide 선 전체길이 분할

me(measure) 분할 길이 설정가능

blocktoxref (블록이 외부참조로 일괄 바뀜)

그림배경 투명기능 png

rename (블록이름변경)

​
