타이밍 풀리 2D, 3D 다운 및 형번 이해하기

타이밍 풀리 T-PULLEY 라고 도 한다. 구매품에 속하며, 한국미스미 사이트에서 구매 할 수 있다.

오토캐드 조립 도면을 보면, 형상안에 또는 따로 파트리스트에 형번만 적어놓을 때가 있다.

일단, 형번만 보고 규격을 파악해보자.

​

하이토크 타이밍 풀리를 예시로 들어보겠다.

​

KHTPA18S5M100-B-N8-KC90 1

​

1. KHTPA
2. 숫자 18 의미 -> 톱니 수를 뜻함.

3. S5M 의미 -> 벨트 종류를 뜻함.

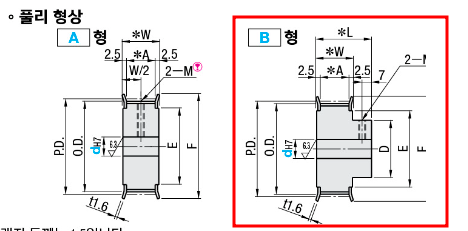

4. -B 의미 -> B형을 뜻함.

​

한국미스미 싸이트에서 이렇게 내가 원하는 사양을 지정하면, 형번이 정해진다.

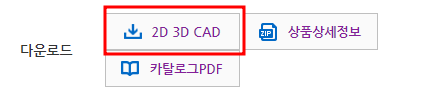

이후, 상단에 보면 2D 3D CAD 를 클릭하면 된다.

반드시, 회원가입을 해야만 다운로드 할 수 있다.

​

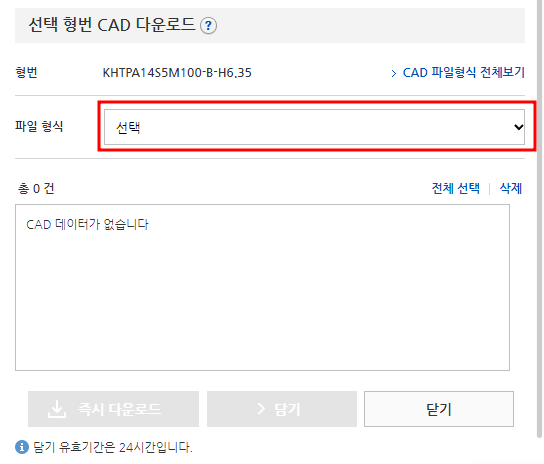

또한, CAD 데이터가 없습니다. 라고 나오면 당황하지 말고

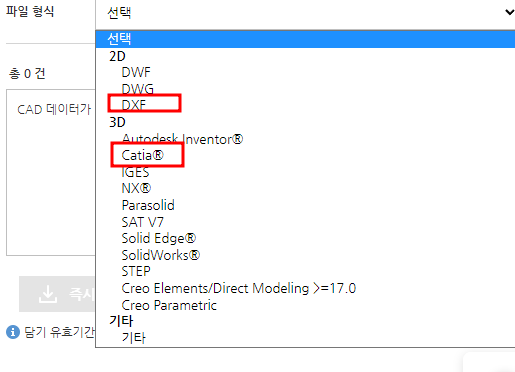

파일 형식 -> 선택을 누르길 바란다.

여기서 2D 3D 도면을 받을 수 있다.

​

다른 모델들도 마찬가지 이다. 한국미스미에서 표준품 규격품을 구매 할때는, 크게 2가지로 나눌수 있다.

​

1. 기존 도면에 있던 형번을 통해 찾는 방법.
2. 내 설계에 맞는 규격을 정해서 다운로드 하는 방법.

​

2D 3D 도면은 왠만한 사이트에서는 다 다운로드 할 수 있다. 방식만 다를 뿐.

또한, 오토캐드에서 서드파티 형식으로 사용할 수 있는 사이트는

SMC 와 한국 NSK 에서 설치파일을 다운로드 하여 서드파티 툴을 설치하면, 오토캐드에서 바로 선택하여 적용할 수 있는 편리함이 존재 한다.
