상세뷰(detail view) 오토캐드에서 작성시 치수 축척 설정 팁

보통 상세뷰를 그리고자 할 때 1:1 비율 원도에서 카피 해서 scale 명령어로 2배를 키우게 된다.

이렇게 되면 단점이 원도(1:1)의 치수가 50mm인경우 상세뷰(2:1)에서 치수를 뽑을때 100mm로 나온다.

이 옵션을 모르면, ed를 눌러 치수마다 수정하는 사람 분명히 있다. 한두개야 하겠지만, 치수가 100개일때를 가정해보자. 흠..

​

해결법.

​

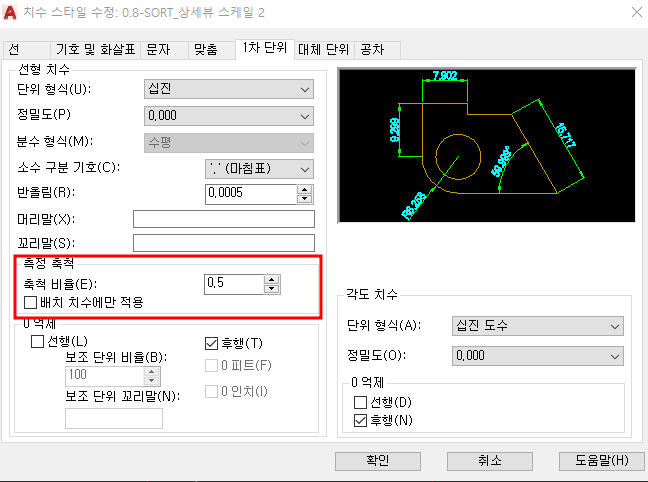

치수 스타일 -> 1차단위 옵션에 들어가보자.

측정 축척 항목에 옵션만 바꿔주면 상당히 편리하다.

​

원도 축적비율 : 1 설정.

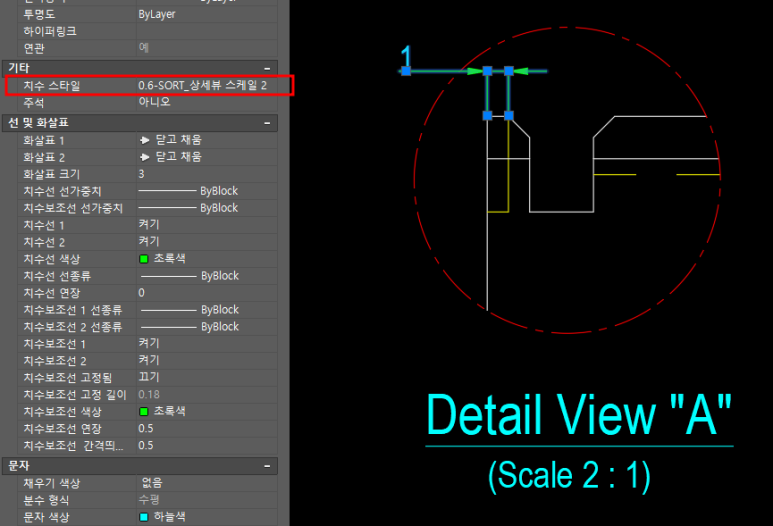

상세뷰 (2:1) 일 경우 : 0.5 설정.

​

원리는 간단하다. 치수 값만 축척하는 비율이기 때문에 내가 실 치수 100을 작성했을때. 축척비율을 2로 했을경우는 치수표기는 200으로 되고, 실 치수 100을 작성했을때. 축척비율을 0.5로 했을경우 치수표기는 50이 되는 원리 이다.

​

단, 주의 할점은 치수스타일 관리자에서 상세뷰 치수옵션만 따로 만들어 사용하길 바란다.

상세뷰 작성 후 반드시, 일반 옵션으로 되돌아가길 바란다.

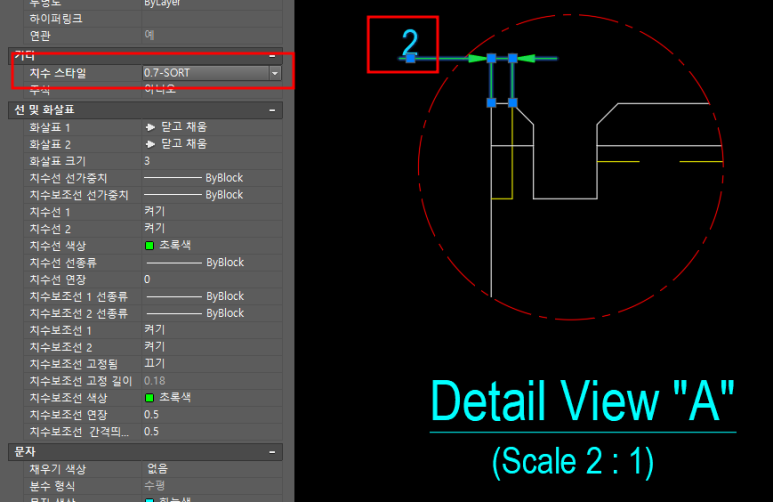

이 옵션 설정 되 있는 상태에서 원도의 치수를 그리면,,, 안타까운일이 발생하겠지.

​

​
