CATIA V5 -> DWG 어셈블리 블록 화 방법.

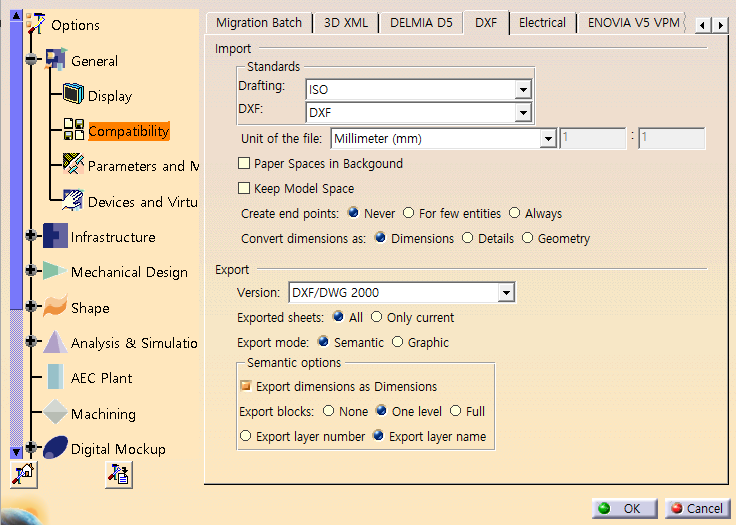

1. DXF 옵션 설정.

​

​

위 세팅대로 설정 할 것.

​

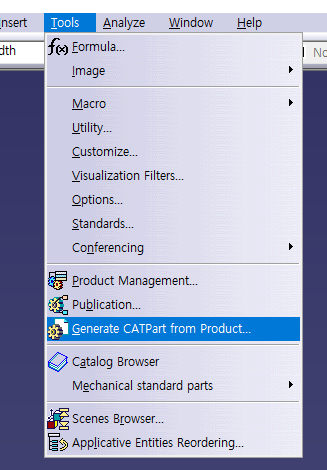

2. CATIA 어셈블리 파일을 ALL catparts 로 변환할 것.

​

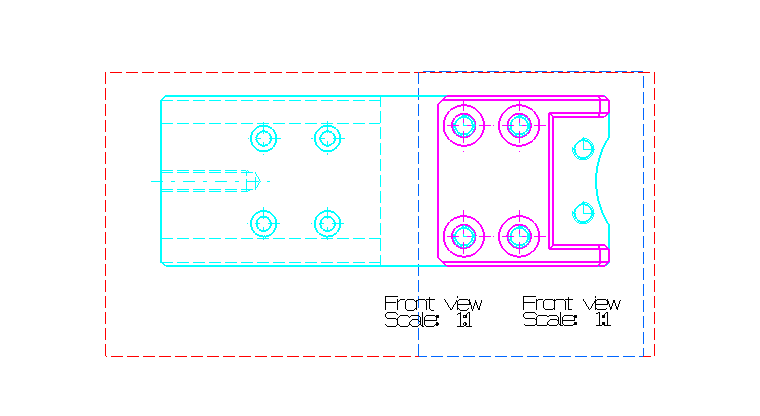

3. CATDRWING projection view 딸때 catpart 별로 뷰 딸것.

​

​

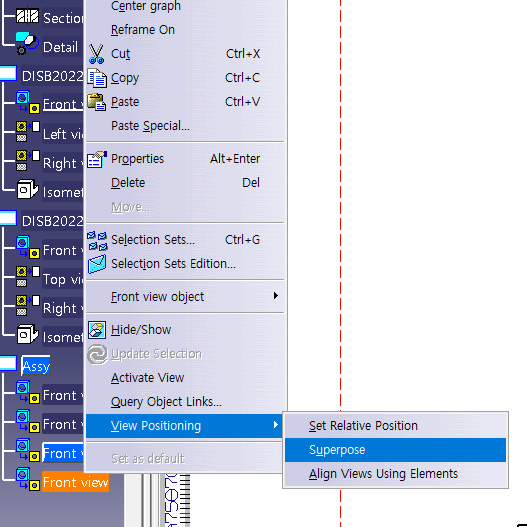

4. 드로잉에서 superpose로 아세이

주의할점 : 파트가 설계변경 또는 위치가 바뀔경우. 매번 Superpose를 해줘야 한다.

자동으로 위치도 업데이트가 가능한 방법이 있으면 좋겠다. 찾아봐야겠지만...

​

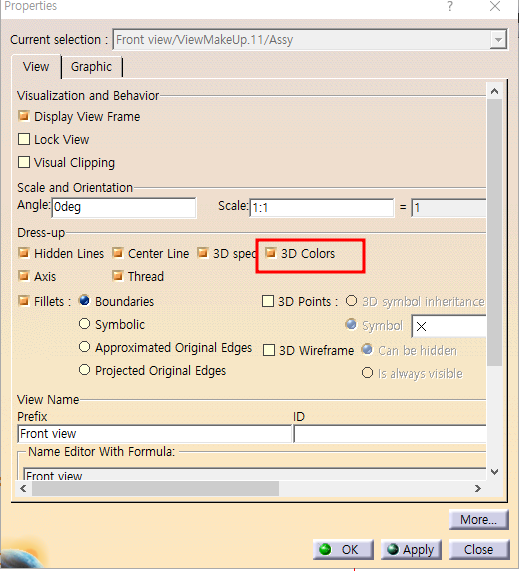

5. 파트별 색상 지정 후 catdrawing에서 3d colors 체크

​

​

위와 같이 하면 카티아에서 캐드로 보낼때 dimension 안깨지고, part 별 블록화 되고 색상도 지정할수 있음.

​

AutoCAD 환경과 동일하게 카티아에서도 2D화가 가능함을 발견했다.

​

​
