오토캐드 블록 사용법 3가지. (1순위, 도구팔레트 Ctrl+3 사용)

오토캐드에서 블록을 사용하는 방법은 총 3가지 이다.

블록 만드는 방법은 1가지 뿐이므로 다 알것이라 생각함.

​

단축키 i 를 눌러 사용하는법. (초보단계)

​

메뉴 버튼 누르는 법.

시인성이 좋긴 하나.

모든 블록이 다 나타나서 찾는데 짜증남.

​

​

3. 도구 팔레트 이용하는 법. (제일 편함.)

​

기본세팅은 이딴식으로 되어 있음.

​

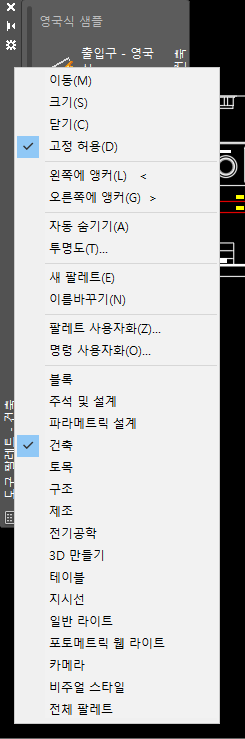

우클릭으로 메뉴 선택을 하자.

위와 같이 건축, 토목, 구조 등등 리스트들이 나온다. 내가 블록 이란 이름의 리스트를 만들려면

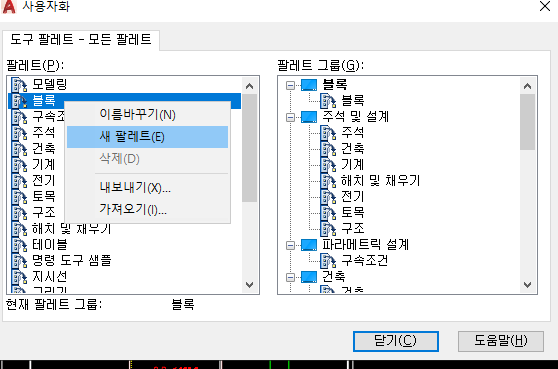

팔레트사용자화 를 선택하면 다음과 같은 창이 나온다.

팔레트 그룹 - > 새 그룹 버튼을 눌러 블록 폴더를 만들어 주자.

팔레트 그룹은 일종의 폴더라고 생각하면 이해하기 쉽다.

마찬가지로, 팔레트도 만들어 주자.

​

이후, 블록 팔레트를 오른쪽 블록 팔레트 그룹에 드래그앤 드롭 하면 끝.

​

자~ 이제 사용해 볼까?

​

단축키 Ctrl + 3

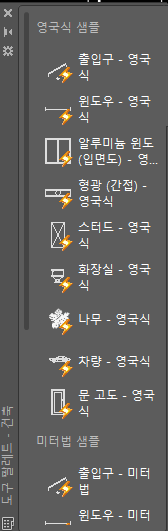

블록 팔레트 그룹 선택

이제 블록을 누르기만 하면 바로 사용 가능.

안에 블록 내용을 어떻게 넣냐고?

​

일단 블록을 만들고

복사 해서 붙여넣기 하며 끝.
