기계설계 실무 필요한 사항 (나사,리벳,용접,축,기어)

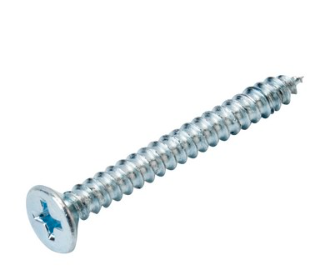

나사의 명칭 및 기호

나사의 원리 및 구성

직각 삼각형의 종이 ABC를 원통에 감으면 삼각형의 빗변은 원통면상에 한 개의 곡선을 만든다.

이 곡선을 나선곡선(helix)이라 하며，이 나선 곡선에 따라 원통 면에 홈을 판 것을 나사라 한다.

나사의 종류

체결용 나사 삼각나사
① 미터나사(M) : 호칭치수 mm 단위，나사각 a = 60°
② 유니파이 보통나사 : ABC 나사，호칭치수 m 단위, 나사각 a = 60°
③ 관용나사 : 호칭치수 m 단위, 나사각 a = 55°
- 관용 평행 나사(PF), 관용 평행 암나사(PS)
- 관용 테이프나사 

 운동용 나사
① 사각나사 = 각 나사. = 0°
② 사다리 꼴 나사 （= 애크미나사 ）
- 미터계사다리꼴나사（TM） : 상 = 300
- 인치계사다리꼴 나사（TW） : a = 29°

반응형

나사의 역학.

마찰각과 마찰계수의 관계



나사의 풀림 방지법
① 로크너트
② 세트 스크류
③ 와셔에 의한 방법
④ 분할핀에 의한 방법
⑤ 작은 나사 또는 핀에 의한 방법

키의 설계

키의  종류



리벳의 개요

리벳 조인트는 강판을 포개서 영구적으로 결합하는 것으로 구조가 간단하고 응용 범위가 넓어서，철 골구조，교량 등에 사용되며, 죄는 힘이 크므로 기밀을 요하는 압력용기. 보일러 등에 사용된다

(1) 코킹(caulkmg) : 기밀、수밀을 유지하기 위해
(2) 플러링(fullering) : 플러링 공구사용(강판과 같은 나비로 이용해서 때리는 작업)



용접의 장단점



장 점
• 재료가 절약되고 이음효율이 높다.
- 기밀성이 높으며 사용하는 판재의 두께에 제한이 없다.
• 소음이 없고 페인트 작업을 쉽게 할 수 있다.
- 공정수를일 수 있어 제작비가 싸다.
• 제품의 생산이 좋고 보수도 쉽다.



단점.

- 진동감쇠의 능력이 부족하다.
• 고열에 의한 변형과 잔류응력의 발생 및 재질이 변한다.
• 연속체로 되어 전체적인 파고가 생긴다.
• 결함이 생기기 쉽고 이에 따른 노치율과 에 민감하다.
• 용접주에 대한 검사법이 어렵다.

► 리벳이음과 비교한 장점
① 구조의 간단화에 따른 재료가 절감된다
② 높은 이음의 효율을 얻을 수 있다.
③ 기밀성，수일성의 향상을 도모할 수 있다
④ 공정수의 절감에 따른 제작비가 저렴하다
⑤ 판두께에 관계없이 결합이 가능하다

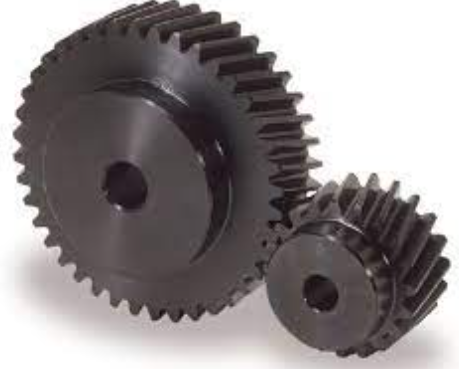

헬리컬 기어의 잇점
① 운전이 정숙원할하며 소음 진동이 작고 따라서 고속운전에 적합하다
② Super기어보다 물림길이가 길고 물림줄이 커서 물림 상태가 좋다
③ 전동효율 98、99%
